Филиал ПАО «Россети Центр» – «Белгородэнерго» завершил реконструкцию закрытой трансформаторной подстанции 6/0,4 кВ №126, расположенной в здании механического корпуса БГТУ им. В.Г. Шухова. Впервые в рамках проекта реализовано альтернативное техническое решение по автоматизации кабельных линий 6-10 кВ.

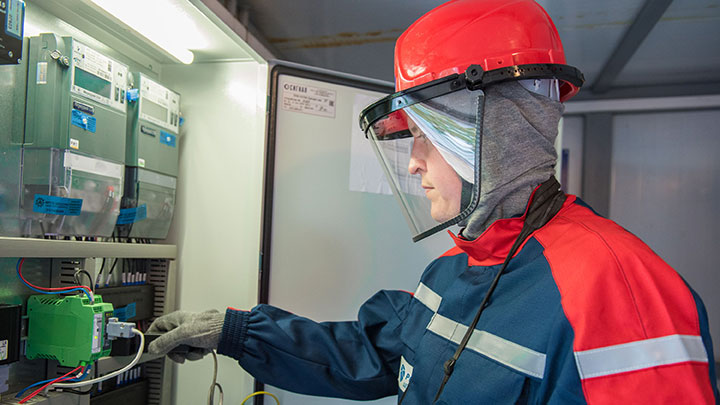

Фото: Белгородэнерго
Двухтрансформаторную подстанцию, питающую один из учебных корпусов технологического университета, филиал оснастил устройствами телемеханики и связи, обеспечивающими качественный дистанционный мониторинг основных параметров оборудования, включая наличие напряжения на отходящих кабельных линиях (КЛ) 0,4 кВ и факты аварийных событий в сети 6 кВ, а также управление коммутационными аппаратами распределительного устройства 6 кВ подстанции. Вся информация будет доступна диспетчеру Центра управления сетями в режиме онлайн.
Уникальность проекта заключается в реализации альтернативного технического решения по автоматизации кабельной сети 6 кВ путем установки в проходных трансформаторных подстанциях выключателей нагрузки 6 кВ, оснащенных моторными приводами, индикаторов коротких замыканий для КЛ и современных компактных устройств телемеханики.
Экономически данное решение значительно эффективнее, нежели традиционное, основанное на использовании вакуумных выключателей и микропроцессорных устройств релейной защиты и автоматики. При повреждении кабельной линии происходит фиксация аварийного события индикаторами короткого замыкания, и данные тут же передаются в оперативно-информационный комплекс Центра управления сетями.
Действием защит отключается выключатель питающей линии, после чего диспетчер на основании показаний индикаторов короткого замыкания дистанционно, по телеуправлению отключает выключатель нагрузки поврежденной отходящей линии и включает выключатель питающей линии. Таким образом сокращается время восстановления электроснабжения потребителей и трудозатраты на определение поврежденного участка сети.
После завершения строительно-монтажных и пуско-наладочных работ планируется проведение опытно-промышленной эксплуатации, включающей тестирование работоспособности системы, после чего будет сделано заключение о целесообразности массового внедрения новой технологии.
«Территория БГТУ им. В.Г. Шухова является частью пилотной зоны, где Белгородэнерго при содействии областного правительства реализует проект «Умный квартал». Энергетики уже заменили сеть наружного освещения и систему учета электроэнергии, в перспективе планируется реконструировать распределительный пункт 6 кВ и восемь трансформаторных подстанций, обеспечивающих электроснабжение учебных корпусов, жилых домов и учреждений», – отметил заместитель генерального директора – директор филиала ПАО «Россети Центр» – «Белгородэнерго» Сергей Демидов.
