Научные принципы радиоэлектронной борьбы

Электроника

Журнал "Коммерсантъ Наука" от , стр. 36

По итогам анализа применения в Сирии образцов военной техники верховный главнокомандующий Владимир Путин попросил военное ведомство в 2017 году продолжить освоение высокоточного оружия, современных средств связи, разведки, управления и радиоэлектронной борьбы.


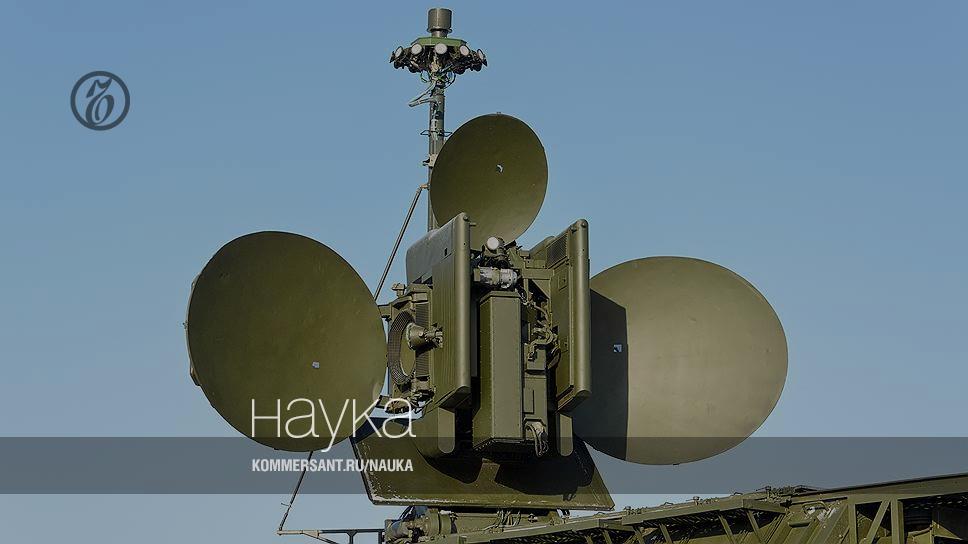

Радиоэлектронная борьба (РЭБ)


— это совокупность согласованных мероприятий и действий по:

• радиоэлектронному поражению радиоэлектронных объектов противника (функциональное поражение; радиоэлектронное поражение; поражение самонаводящимся на излучение оружием),

• информационному обеспечению (сбор, анализ и обобщение данных о радиоэлектронной обстановке; техническая разведка радиоэлектронных объектов противника; комплексный технический контроль состояния и защиты от технических средств разведки своих объектов),

• радиоэлектронной защите (защита от средств радиоэлектронного поражения; защита от непреднамеренных помех (обеспечение электромагнитной совместимости); защита войск и объектов от технических средств разведки).

Система управления войсками и оружием позволяют реализовывать принципы ведения сетецентрических войн, подразумевающие переход от территориального сосредоточения сил к их функциональной (информационной) интеграции. Естественно, что при этом возрастает роль радиоэлектронной борьбы и увеличиваются ее возможности (потенциально — снижение боевой мощи противника в три раза).

С учетом состояния техники РЭБ, выпускаемой для Минобороны РФ, принято говорить об интегрированных системах РЭБ, объединяющих около 50 различных комплексов и средств различного назначения (см. таблицу). При этом главной проблемой является создание единого информационного пространства техники РЭБ.

Наиболее засекреченной во всем арсенале российских средств РЭБ до недавнего времени была станция помех "Красуха-2". Похоже, в настоящее время пальма первенства перешла к станции подавления линий связи "Мурманск-БН", способной заглушать более двух десятков частот на дальности до 5 тыс. километров. Однако достоверных подтверждений, что новейший комплекс имеет такие характеристики, нет. Судя по имеющимся в отрытых источниках фотографиям (несколько четырехосных грузовиков повышенной проходимости с многометровыми вышками), где, помимо основных антенн, видны характерные низкочастотные антенны-растяжки, можно предположить, что данный комплекс способен глушить сигналы в диапазоне от 200 до 500 МГц. Береговой комплекс "Мурманск-БН" даже внешне мало похож на то, что для защиты и противодействия противнику используют сухопутные войска РФ. Некоторые специалисты, комментируя информацию о боевом дежурстве этих комплексов в российской армии, отмечают, что в случае с "Мурманском-БН" речь идет о радиоэлектронном противодействии стратегического назначения. Все дело в том, что главная задача уникальных телескопических антенн и передатчиков комплекса РЭБ — дезорганизация каналов связи и управления на огромных расстояниях.

Основные направления развития РЭБ в РФ следующие:


• создание высокомобильных наземных многофункциональных комплексов РЭБ для зональной и объектовой защиты вооружения и военной техники от систем радиоэлектронной разведки и поражения управляемым оружием;

• создание широкодиапазонных комплексов и средств РЭБ для групповой и индивидуальной защиты образцов ВВТ воздушного, морского и наземного базирования;

• разработка средств радиоэлектронного подавления радиоэлектронных средств (РЭС) со сложными широкополосными сигналами, в том числе с быстро перестраиваемыми (от импульса к импульсу) параметрами;

• разработка средств радиоэлектронного подавления многопозиционных систем радиолокационной разведки, целеуказания и управления оружием;

• повышение точности исполнительной радиотехнической разведки для определения местоположения излучающих объектов.

Основные отечественные производители средств РЭБ (доля на рынке):


• АО "Концерн "Радиоэлектронные технологии"", КРЭТ (60%),

• АО "Концерн "Созвездие"" (20%),

• АО "Центральный научно-исследовательский радиотехнический институт им. академика А.И. Берга", ЦНИРИ (10%),

• АО "Научно-технический центр радиоэлектронной борьбы", НТЦ РЭБ (5%),

• ООО "Специальный технологический центр" (5%).

Ведущим предприятием является АО КРЭТ. Во многих секторах концерн занимает практически монопольное положение на российском рынке в поставках техники РЭБ с системами радиоэлектронной разведки и управления оружием. Средствами и комплексами РЭБ, разработанными КРЭТ, оснащаются самолеты типов Су-25, Су-27СМ, Су-30, Су-34, Су-35, Ил-76, Ил-78, Ил-96, Ту-214, вертолеты типов Ми-8, Ми-26, Ми-28, Ми-35 и Ка-52, а также надводные корабли проектов 1144, 1164, 1155, 956, 11540, 22350, 20380, 21631. Наиболее благоприятная для концерна ситуация складывается на рынке авиационных комплексов и средств РЭБ. Причинами этого, помимо глобального роста спроса на средства РЭБ в мире, являются: 1) ожидаемый рост поставок российских летательных аппаратов (ЛА); 2) прогнозируемый рост доли ЛА, поставляемых со средствами РЭБ индивидуальной и групповой защиты; 3) закупка иностранными государствами средств РЭБ в рамках программы модернизации собственного парка ЛА российского/советского производства.

Эволюция систем РЭБ резко ускорилась. В конце XX века Минобороны требовало срок службы по 15-20 лет. Сегодня жизненный цикл устройств РЭБ сократился до четыре-пяти лет. Электроника развивается слишком быстро. Поэтому ведущие производители переходят к модульным схемам устройств. Основа системы, платформа, может служить и 20 лет, но предусмотрены стандартизированные по креплению и интерфейсу модули, которые позволяют совершенствовать аппаратуру, меняя не весь комплекс, а отдельные блоки. Иными словами: поставил новый "продвинутый" в научном плане блок — получил новые возможности!

Перевооружение войск РЭБ на новые образцы техники идет по результатам военно-научного обоснования состава войск РЭБ и предложений в проект государственной программы вооружения на период 2018-2025 годов. К 2020 году войска РЭБ должны эффективно обеспечивать выполнение следующих задач ВС РФ:

• дезорганизация государственного и военного управления противника (в том числе его промышленной инфраструктуры);

• дезорганизация управления войсками (силами) и оружием противника в военных действиях различных масштабов и интенсивности;

• снижение возможностей глобальной видовой космической разведки противника;

• противодействие системам противоракетной обороны;

• отражение (срыв) воздушно-космического нападения противника;

• защита объектов, военной техники от поражения высокоточным оружием.

Основные усилия по развитию системы вооружения войск РЭБ планируется сосредоточить на реализации одного традиционного и пяти инновационных направлений.

Инновационный путь развития предполагает, во-первых, создание управляемых полей радиопомех на территории противника с использованием беспилотных летательных аппаратов (БЛА) и забрасываемых передатчиков помех. Во-вторых, планируется создание средств поражения РЭС электромагнитным излучением. В-третьих; ведется разработка специального программного воздействия. В-четвертых, важное значение придается имитации радиоэлектронной обстановки и внедрению дезинформации в систему управления войсками и оружием противника. Наконец, в-пятых, планируется повышение уровня информационной обеспеченности органов и пунктов управления РЭБ.

Среди специалистов вошел в практику термин "Интеллектуальное подавление". Оно базируется на известных технологиях создания имитационных (ретрансляционных) помех. Особенностью является то, что благодаря размещению в защищаемой зоне малогабаритных маломощных ретрансляторов сигналов подавляемого радиоэлектронного средства и управления этими ретрансляторами по специальным алгоритмам становится возможным создать ложную виртуальную радиоэлектронную обстановку и обеспечить скрытое от противника воздействие на его системы управления войсками и оружием. "Интеллектуальный" характер подавления обеспечивается главным образом за счет реализованного в системе математического аппарата и современных коммуникационных технологий.

Практическая реализация всего комплекса спланированных мероприятий по совершенствованию системы РЭБ прогнозируемо приведет к существенному увеличению вклада радиоэлектронной борьбы в завоевание превосходства в управлении войсками (силами) и применении оружия. При этом объем выполняемых войсками РЭБ задач на различных стратегических направлениях к 2020 году возрастет в 2-2,5 раза.


Количество выполняемых войсками радиоэлектронной борьбы задач к 2020 году возрастет в 2-2,5 раза

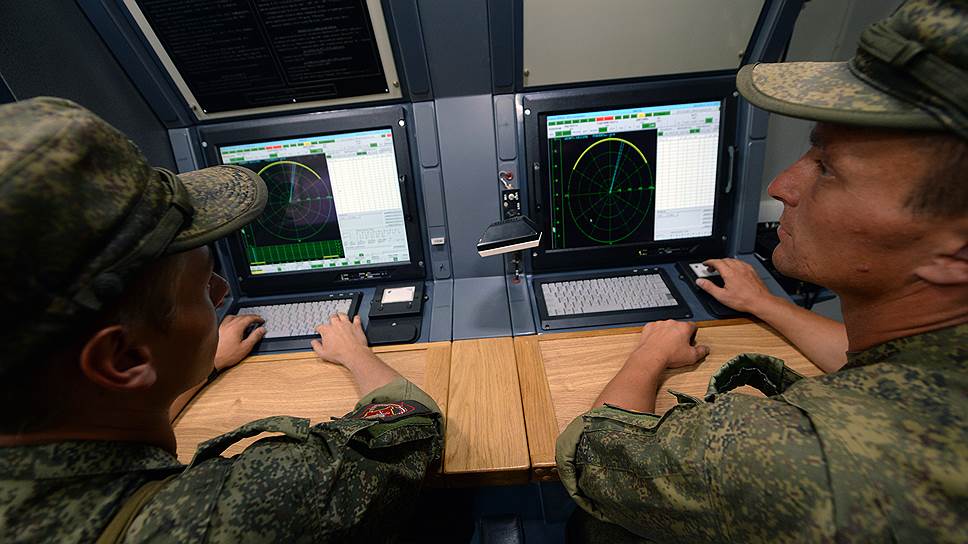

Фото: РИА Новости

«Мы работаем на опережение»


Как пояснил "Науке" Юрий Иванович Маевский, заместитель генерального директора ОАО "Концерн "Радиоэлектронные технологии"" по НИОКР техники РЭБ, генеральный конструктор, "мы работаем на опережение. Есть различные методы прогнозирования, и, разрабатывая свои перспективные системы, мы моделируем возможности условного противника 2030 года. Конечно, сохраняется какая-то неопределенность, и мы закладываем в наши комплексы избыток возможностей, способные эту неопределенность парировать".

Мировой рынок РЭБ в настоящее время оценивается примерно в $14 млрд в год. В ближайшие годы среднегодовые темпы роста ожидаются на уровне 4%, объем рынка достигнет отметки $19 млрд к 2025 году.

Основные конкуренты российских предприятий на мировом рынке: американские (Lockheed Martin Corporation, Northrop Grumman Corporation, The Boeing Company, Raytheon Company, ITT Corporation, BAE Systems), европейские (Thales Group, Elettronica, Indra) и израильские производители (Elta Systems, Rafael).

В США по программе АСТ компания Northrop Grumman проводит научно-исследовательскую работу по созданию твердотельных широкополосных самолетных активных фазированных антенных решеток (АФАР), способных выполнять задачи радиолокации и РЭБ в сантиметровом диапазоне волн. В рамках создания станции помех нового поколения (NGJ) для самолета--постановщика помех ЕА-18G Grouler по заказу ВМФ США фирма Raytheon проводит разработку твердотельных широкополосных АФАР дециметрового и сантиметрового диапазонов волн.


Основные характеристики главных отечественных устройств РЭБ


УстройствоПроизводительНазначениеВес, кгГабариты, ммОсобенности размещения и
обслуживания
АБРЛЦНИРТИАктивная буксируемая15Цилиндр 100х1000Сбрасывается с самолета и
радиолокационная ловушкабуксируется на тросе
Автобаза-МНТЦ РЭБНаземный комплекс пассивнойПорядкаНа автошассиВключает 4 станции обнаружения и
локации10000пеленгации (СОП) и станцию
обработки информации (СОИ)
Автобаза-МНТЦ РЭБКомплекс пассивной локацииОколо 1000АвтошассиМожет работать на дальности более
200 км и сопровождать одновременно
до 150 воздушных целей
АзалияКНИРТИСемейство авиационных станций на200Бортовой комплексСемейство авиационных станций
вертолете Ми-8ППАрадиоэлектронного подавления
групповой защиты: СПС-61... СПС-66
АлтайКНИРТИДля Ил-76Н.д.Бортовой комплексН.д.
БайкалКНИРТИДля Ту-160 Н.д.Бортовой комплексН.д.
БерезаКНИРТИДля боевых самолетовН.д.Бортовой комплексСтанция оповещения о
радиолокационном обнаружении
Борисоглебск-СозвездиеДля радиоразведки иПорядкаВключает в себя пунктН.д.
2радиоподавления линий радиосвязи1000управления Р-330КМВ со
противника в тактическом истанциями помех Р-378БМВ,
оперативно-тактическом звеньях
управления
Р-330БМВ, Р-934БМВ и Р-325УМВ
Букет-4Для Ту-16ПОченьБортовой комплексБортовая ламповая автоматическая
громоздкаястанция активных помех высокой
мощности
БаргузинКРЭТВ составе боевого железнодорожного
ракетного комплекса (БЖРК)
Н.д.Н.д.Н.д.
ВалдайКРЭТАвтоматизированный комплексН.д.Н.д.Обеспечивает управление до 18
управления станциями помехстанциями помех СПО-8, СПН-30 и
АКУП-22 СПН-40 в любом сочетании
ВитебскНИИ ЭкранДля защиты штурмовиков Су-25 иОколо 100Основной элемент — цифроваяЗащита осуществляется постановкой
ударных вертолетов К-52 отстанция активных помехоптических и радиоэлектронных
зенитных ракет с радиолокационными
и тепловыми головками наведения
Л-370-3Спомех
ГарденияЦНИРТИДля создания помех бортовым и70БоксВ фюзеляже или в подвесных
1ФУЭназемным радиолокаторам, а такжеконтейнерах на различных типах
радиотехническим головкам
самонаведения
самолетов
ГераньКРЭТСамолетная станция Около 100Более совершенный вариантСемейство авиационных станций
станции Сиреньрадиоэлектронного подавления
индивидуальной защиты СПС-161 и
СПС-162
ГималаиКРЭТДля перспективного авиационногоОколо 300Бортовой комплексПозволяет обнаруживать излучение,
комплекса фронтовой авиации (ПАКизмерять параметры и ставить
ФА) Т-50эффективные помехи современным и
перспективным РЛС с малой
вероятностью обнаружения излучения
и высокой скоростью перестройки
рабочей частоты
Гроза-СКБ РадарСтанция радиоэлектронной борьбы сОколо 800Комплекс в автофургонеОсуществляет радиоподавление линий
(Белоруссия)беспилотными летательнымиуправления, а также бортовой
аппаратамиаппаратуры спутниковых
навигационных систем GPS, GLONASS,
Galileo, BeiDou
ДиабазолНВП ПРОТЕКДля радиоразведки иОколо 1000Включает автоматизированныеКоличество управляемых АСП типа
радиоподавления линий радиосвязистанции помех типа Р-330ЖР-330Ж, Алтаец-АМ и Р-934УМ —
противника в тактическом иЖитель, Алтаец-АМ идо 20 шт.
оперативно-тактическом звеньяхР-934УМ на автомобиле
управленияУрал-43203
ИкебанаДля вертолета Ми-8МТОколо 100Н.д.Станции радиотехнической разведки
и помех
ИнфаунаКРЭТДля защиты авто- и бронетехники, аДо 1000На базе БТР-80Применение новейших решений в
также личного составачасти широкодиапазонной,
подразделений десанта отвысокоскоростной радиоразведки и
радиоуправляемых минно-взрывныхспособов, обеспечивающих
устройств и радиоподавленияповышенный радиус защиты от
средств связи противника в частяхрадиоуправляемых минно-взрывных
РЭБ батальонного уровняустройств
КарпатыДля фронтовых бомбардировщиков
Су-24М
Порядка 100Бортовой комплексН.д.
КедрЦНИРТИДля индивидуальной и
индивидуально-взаимной защиты
самолетов тактической авиации от
ракет
130БоксПредупреждение об излучении
Кордон-60МДля управления силами и средствамиБолее 1000Транспортное средство на базеКомандный пункт отдельного
РЭБ сектора ПВО по ведению радио-МАЗ-543М с кузовом-фургоном,батальона РЭБ
и радиотехнической разведки икомплекс средств
радиоэлектронного подавленияэлектропитания, комплекс
средств воздушного нападениясредств жизнеобеспечения, два
противника на этапе планированиярабочих места командования,
противовоздушной операции, вдо 12 автоматизированных
процессе боевого дежурства и врабочих мест боевого расчета,
ходе боевых действийсредства отображения и
документирования
Красуха-2ВНИИ ГрадиентДля прикрытия командных пунктов,Более 1000На четырехосном шассиДальность действия комплекса 200
группировок войск, средств ПВО,БАЗ-6910-022, на аналоговомкм
важных промышленных и
административно-политических
объектов
оборудовании
Красуха-4ВНИИ ГрадиентДля прикрытия командных пунктов,Более 1000На четырехосном шасси заводаДальность действия комплекса 300
группировок войск, средств ПВО,КамАЗ, на цифровомкм
важных промышленных и
административно-политических
объектов
оборудовании
КряжДля Ил-76Н.д.Бортовой комплексН.д.
ЛандышПостановщик помех Су-24МПН.д.Бортовой комплексДля создания помех РЛС зенитных
ракетных комплексов MIM-104
Patriot
Леер-2КРЭТДля разведки источниковДо 1000На базе бронеавтомобилейН.д.
радиоизлучений и подавления РЭС
противника
ГАЗ-2330 Тигр
Леер-3КРЭТДля воздействия на широкуюДо 1000Полевой комплексИспользование в качестве носителя
номенклатуру радиоэлектронных иисточника помех средствам связи
вычислительных систем и средствпротивника беспилотного
противника в течение 9 часовлетательного аппарата (БЛА)
Орлан-10, что позволяет решать
задачи на удалении свыше 100 км
Маузер-1Принят на вооружение в 1970-е годыН.д.Н.д.Снят с вооружения
Метеор-НМДля стратегических
бомбардировщиков Ту-95МС
Н.д.Бортовой комплексН.д.
Москва-1КРЭТСтанция пассивной радиолокацииБолее 1000Состоит из модуля разведкиСпособна обеспечить полный
может видеть излучение самолетов и1Л265Э (одна машина) и пунктакруговой обзор
крылатых ракет за 400 кмуправления станциями помех
радиолокационной станции
воздушного базирования
1Л266/1Л266Э (две машины).
Все системы монтируются на
три машины КамАЗ
МСП-418КЦНИРТИДля защиты самолетов семейства
МиГ-29
150230х225х3800Н.д.
Мурманск-БНКРЭТБереговой комплекс НесколькоКомплекс смонтирован на семиПо всему коротковолновому
тоннгрузовиках. Антенный комплекс
монтируется на четырех
телескопических опорах
высотой до 32 м
диапазону на дальностях до 5000 км
ОмульЦНИРТИДля индивидуально-взаимной защитыот 40Цилиндр 150х1000В фюзеляже или в подвесных
самолетов фронтовой авиацииконтейнерах
ПавиликаНТЦ РЭБН.д.Н.д.Н.д.Н.д.
ПазанкаНТЦ РЭБДля борьбы с мини и микро-БЛА Н.д.АвтошассиН.д.
ПазлНТЦ РЭБН.д.Н.д.Н.д.Н.д.
Пелена-1Для радиоэлектронного подавленияБолее 1000В состав комплекса входят:Наземный комплекс мощных помех
РЛС АМ/АРУ-1(2) самолета дальнегоприцеп антенный; прицеп
радиолокационного обнаружения исиловой; прицеп управления;
наведения системы АВАКС электростанция
Поле-21ЭНТЦ РЭБУнифицированные модули радиопомехПорядка 100БоксПространственно-распределенная
от прицельного применения ВТОсистема прикрытия объектов
Президент-СНИИ ЭкранДля самолетов и вертолетовПорядкаБортовой комплексИмеется пеленгатор пуска ракет,
гражданской авиации1000аппаратура обнаружения лазерного и
радиолокационного облучения,
лазерная станция
оптико-электронного подавления,
станция активных радиолокационных
помех, устройство выброса ложных
тепловых целей
Р-330ТНИИР ЭфирДля радиоразведки иПорядкаАппаратура комплексаН.д.
радиоподавления линий радиосвязи
противника в тактическом и
оперативно-тактическом звеньях
управления в диапазоне от 1,5 до
100 МГц
1000размещена в кузовах-фургонах
РадиологияНТЦ РЭБН.д.Н.д.Н.д.Н.д.
РБ-301А-ЕСозвездиеДля подавления наземной КВ- и
УКВ-радиосвязи тактического звена
Н.д.на БТРН.д.
РБ-531БЕСозвездиеДля постановки помех средствам
УКВ-радиосвязи и защита от
радиоуправляемых минно-взрывных
устройств
Н.д.на БТРН.д.
РепеллентНТЦ РЭБДля противодействия малоразмерным
БЛА
Н.д.Н.д.Н.д.
РП-377ВМ1СозвездиеМалогабаритные носимые (возимые)7,5-50,0Н.д.Н.д.
(варианты
исполнения 1,
2, 3)
передатчики помех
РычагКНИРТИВертолетные комплексыН.д.Внутри фюзеляжа поблочноИспользуется станция помех нового
постановщиков помех Ми-8-МТПР1поколения Л187А
Ртуть-БМКРЭТН.д.ПорядкаНа БТРН.д.
(1Л262)1000
СиреньКРЭТДля Ан-12БК-ИС, Як-28ПП, Ан-12ПП,Н.д.В контейнере на внешнейСемейство авиационных станций
МиГ-21Р, МиГ-25, Ту-22РМ, МиГ-27,подвеске (самолеты фронтовойиндивидуальной защиты: СПС-151,
Ту-22М, Су-24 и дравиации) и внутри фюзеляжа
поблочно
СПС-152 и СПС-153
СмальтВКРЭТДля вертолета Ми-8СМВ-ПГН.д.Внутри фюзеляжа поблочноХорошо показала себя в операции по
принуждению Грузии к миру в ходе
грузино-осетинской войны в 2008 г.
СорбцияКНИРТИДля Су-27200Сигарообразный контейнерРаботает в 3-см-диапазоне волн и
длиной 1,5 мобеспечивает одновременную
постановку помех в переднюю и
заднюю полусферы, срывая наведение
ракет воздух-воздух с
полуактивной головкой
самонаведения
ТалисманОборонныеДля защиты самолета отПримерноВ подвесных контейнерах наМаксимальной конфигурацией БКО
инициативыуправляемого ракетного оружия уже300подкрыльевых точках самолетаявляется конфигурация Талисман
(Белоруссия)в диапазоне частот 4,0-12,0 ГГцБлок-123ER
УралДля бомбардировщика Ту-22М3Н.д.Бортовой комплексН.д.
ФасольКРЭТДля вертолета Ми-8ППА и самолета36Бортовой комплексЦелесообразно использовать в
(СПС-5-28)Як-28ППизвестной радиолокационной
обстановке и при наличии наземных
станций противника, частоты
которых соответствуют диапазону
станции
ХибиныКНИРТИДля защиты самолета от поражения300Сигароподобный контейнер наОтличаются многоуровневой
средствами ПВОкраю крыла длиной 2 ммультипроцессорной системой
управления с применением цифровых
методов обработки сигналов
Хибины-УКНИРТИДля защиты Су-30СМ от поражения300Сигароподобный контейнер наН.д.
средствами ПВОкраю крыла длиной 2 м

Примечание: абсолютно достоверны только названия (столбец 1).


Источник: оценки автора.



Владимир Тесленко, кандидат химических наук


1. Под редакцией Н.А. Колесова, И.Г. Носенкова. Радиоэлектронная борьба. От экспериментов прошлого до решающего фронта будущего// М.: Центр анализа стратегий и технологий, 2015.

2. Радиоэлектронная борьба: более века на благо Родины// Национальная оборона, октябрь 2016.

3. Состояние и перспективы развития войск радиоэлектронной борьбы Вооруженных Сил Российской Федерации. А.А. Лахин и А.С. Коробейников// Сб. "Радиоэлектронная борьба в Вооруженных Силах Российской Федерации 2016", с. 14.

4. Широкополосные крупноапертурные АФАР — основа создания многофункциональных радиоэлектронных комплексов. Ю.И. Маевский// Сб. "Радиоэлектронная борьба в Вооруженных Силах Российской Федерации 2016", с. 17.

Комментарии

Рекомендуем

обсуждение

наглядно

Профиль пользователя
