Виллем Эйнтховен, голландский врач-физиолог, потомок испанских евреев, бежавших от инквизиции в XV веке в Голландию, родился в 1860 году в Восточной, или Голландской Ост-Индии (ныне остров Ява) в семье колониального врача. В шестилетнем возрасте у Виллема умер отец, и семья вернулась в Утрехт. Как сын колониального врача мальчик имел право на бесплатное образование, но только по трем специальностям: учитель, врач и бухгалтер. Обязательным условием было возвращение на работу в колонии.
Фото: British Medical Journal / Wikipedia
Эйнтховен искренне хотел пойти по стопам отца, но во время учебы в Утрехтском университете проявились его способности исследователя. Он понял, что научная работа привлекает его гораздо сильнее, чем врачебная практика. Уже его дипломная работа содержала научное открытие. Он исследовал оптическую иллюзию восприятия цвета: если на ровной поверхности расположены два круга разного цвета, например, синий и желтый, то один из цветов воспринимается как приближающийся, а другой как удаляющийся.
Научный руководитель Эйнтховена Херманн Снеллен (создатель таблицы для определения остроты зрения, которая до сих пор используется во всем мире) полагал, что этот оптический эффект обусловлен длиной волны. Но Эйнтховен доказал, что такое восприятие зависит от расположения зрачков: у одних людей они расположены ближе к вискам, у других — к переносице. Первые воспринимают синий цвет как «уходящий», а вторые наоборот. Именно эту работу Кандинский использовал для учения об агрессивных цветах в абстрактной живописи.
За эту работу Эйнтховен получил степень доктора медицины и философии и был рекомендован на освободившуюся в этот момент кафедру гистологии и физиологии Лейденского университета. Благодаря настойчивости своих научных руководителей, профессоров Дондерса и Снеллена, в 1886 году в возрасте 25 лет Эйнтховен становится профессором.
На четвертый год своего заведования кафедрой Эйнтховен услышал выступление Огастуса (Августа) Уоллера, читавшего лекции по физиологии в престижной лондонской больнице Сент-Мэри. Уоллер демонстрировал опыт на своем бульдоге Джимми.
Одна передняя и одна задняя лапы животного были помещены в две емкости с водой, которые были подключены к капилляру, заполненному ртутью и серной кислотой. При большом увеличении было видно, что на границе ртути и кислоты возникают повторяющиеся колебания. Джимми был знаменит на всю Англию, но когда парламентская комиссия возбудила уголовное дело о жестоком обращении с животными, Уоллер продемонстрировал опыт на себе.
Полученную таким образом кривую Эйнтховен предложил назвать «электрокардиограммой». Однако сложность математических пересчетов для представления колебаний на границе ртути и кислоты в капилляре и плохое качество исходной кривой заставили его искать новые способы регистрации. Эйнтховен использовал струйный гальванометр Клемана Адера, который тот изобрел для усиления радио- и электросигналов, получаемых из тех самых далеких колоний, в которых мог бы оказаться профессор.
Устройство полностью соответствовало своему названию по тонкому проводнику (струне), размещенному между двух сильных магнитов, проходил ток, и струна отклонялась от исходного положения в ту или иную сторону. Для получения тонкой, но достаточно прочной струны Эйнтховен использовал весьма экзотический способ. К кристаллам кварца крепилась стрела на тетиве лука, и когда кварц расплавлялся, стрела вылетала и тащила за собой жидкий кварц. Таким образом, ему удавалось получить струны диаметром до 7 микрон. Полученный «волосок» покрывался серебром в специальной камере — и проводник для очень слабых токов был готов.
Струна освещалась сверху мощным рефлектором, система линз переводила изображение колебаний на фотобумагу. Магниты были очень большими, требовали водяного охлаждения, система линз также требовала тщательной настройки. Целиком весь прибор весил около 290 кг, и требовалась команда из пяти человек для его обслуживания. Но главное было достигнуто: можно было снять электрические потенциалы работающего сердца у живого человека и зафиксировать их для дальнейшего анализа и изучения.

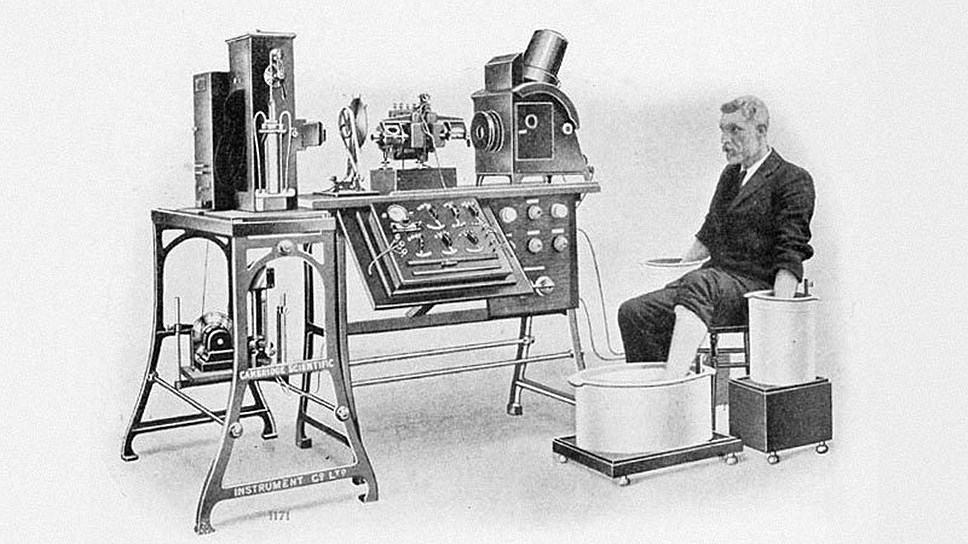

Регистрация ЭКГ проводилась в положении «сидя». Обе руки больного и левая нога (потом использовалась правая нога) помещались в металлические ванночки, для обеспечения проводимости, а провода от этих ванночек шли к струнному гальванометру. Регистрация токов между двумя руками, каждой рукой и ногой создавала треугольник, который был назван треугольником Эйнтховена. Эти первые отведения получили название стандартных и наименование I, II, III.
Для того чтобы не путать зубцы новых кардиограмм с предыдущими, снятыми с помощью ртутного капилляра и обозначавшимися буквами А, В, С, D, Эйнтховен использовал новую последовательность букв латинского алфавита: P, Q, R, S, T, U, которая и сохранилась до настоящего времени. Лаборатория Эйнтховена располагалась более чем в километре от клиники Лейденского университета, и это способствовало тому, что он назвал телекардиография. Токи от пациента по проводам передавались в лабораторию, и происходила запись кардиограммы. Очень быстро были описаны все основные нарушения ритма сердца и проводимости, а также изменения ЭКГ при различных заболеваниях. Метод оказался настолько информативным, что в лабораторию Эйнтховена потянулись врачи из всей Европы.
Эйнтховен выступал на съездах и конференциях врачей. В 1904 году на съезде в Брюсселе он познакомился с Александром Филипповичем Самойловым, основоположником электрокардиографии в России. Профессора подружились и до конца жизни состояли в переписке, в которой нередко шутили на тему сложной настройки струнного гальванометра.
Самойлов был профессором Казанского университета, к нему, как к Эйнтховену в Лейден, съезжались врачи всей России для знакомства с новым методом диагностики. Александр Филиппович был замечательным исполнителем фортепьянной музыки. Еще приват-доцентом в Петербурге он читал лекции о музыке, которые посещали Рахманинов, Танеев, Гречанинов. Он написал статью «Натуральные числа в музыке» (по поводу акустических особенностей гармонии А. Н. Скрябина). Благодаря работам Самойлова в 1922 году по распоряжению Ленина был приобретен один из первых электрокардиографов фирмы Siemens, весом всего 11 кг, для правительственного санатория. В 1927 году, в связи со смертью Эйнтховена, Лейденский университет пригласил Самойлова заведовать его кафедрой.
В 1924 году Виллему Эйнтховену была присуждена Нобелевская премия с формулировкой «За открытие техники электрокардиограммы». Большинство открытий и предложений Эйнтховена — наименование зубцов ЭКГ, стандартные отведения, понятие «треугольник Эйнтховена» — используются в медицинской практике и в настоящее время. Кардиография получила самое широкое распространение и применяется не только для больных, но и для обследования больших групп людей. В наше время трудно встретить человека, который не знает этого метода или хотя бы раз в жизни не делал кардиограмму. Современные кардиографы могут весить до 300 грамм, кривая может записываться на любые носители информации и передаваться на любые расстояния. Недаром открытие Эйнтховена считается одним из самых выдающихся открытий ХХ века.
Александр Свиридов
