Магнитное поле Земли онлайн

/ геофизика / В России разработана не имеющая аналогов аналитическая система геомагнитного мониторинга

Развитие наземных и космических систем глобального мониторинга, а также внедрение современной аппаратуры, обеспечивающей высокочастотную регистрацию геофизических параметров, привели к беспрецедентному росту объемов регистрируемых данных в науках о Земле. Эффективная передача, хранение и обработка геофизической информации требуют адекватных методов и алгоритмов. В Геофизическом центре РАН разработан аппаратно-программный комплекс, автоматизирующий сбор и обработку магнитограмм от российских обсерваторий.

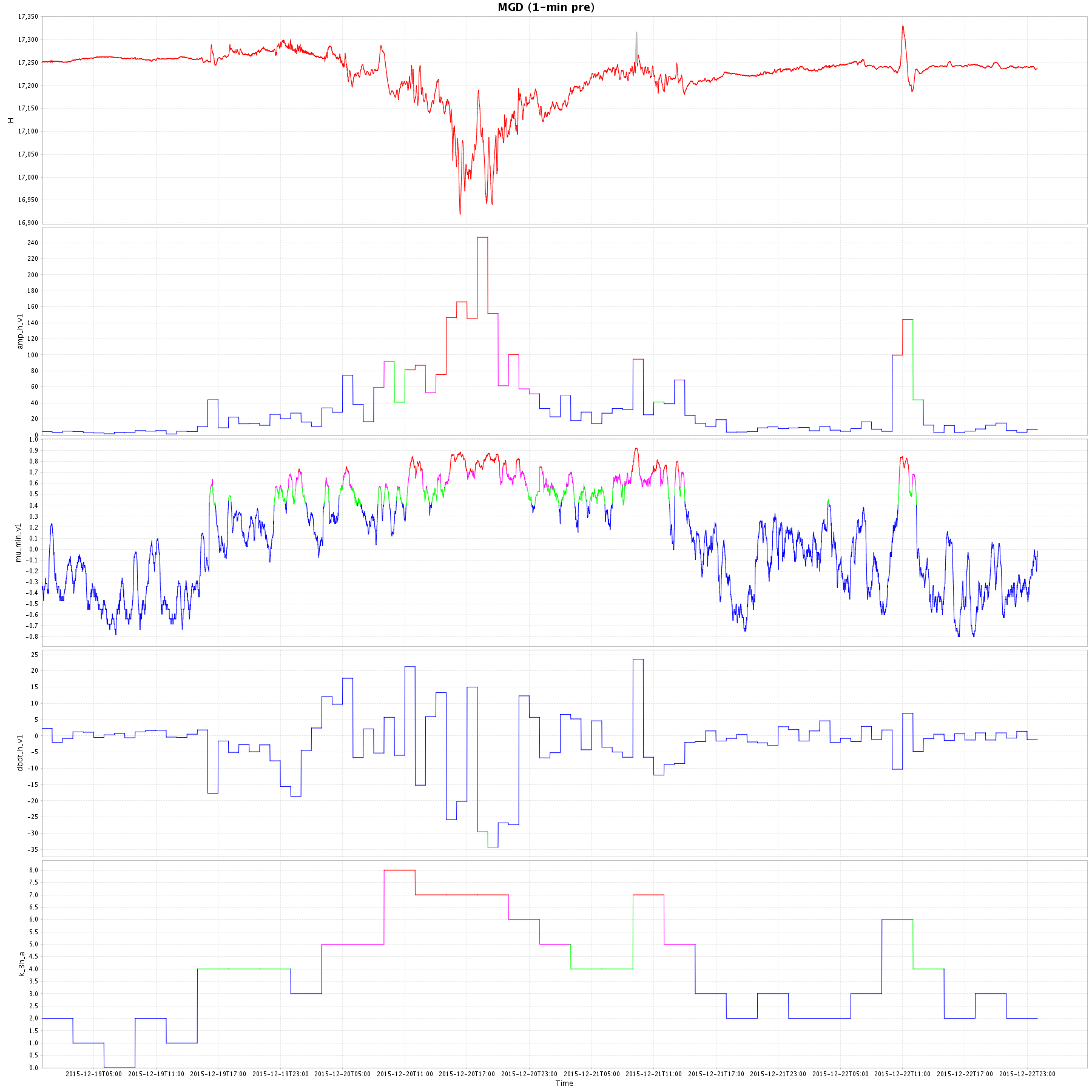

Результаты оперативного анализа геомагнитной активности на примере данных обсерватории "Магадан" во время магнитной бури 20 декабря 2015 года. Момент внезапного начала магнитной бури отмечен черной стрелкой (предоставлено ГЦ РАН). График - исходная магнитограмма горизонтальной составляющей магнитного поля. На втором графике (ниже) показана оценка часовых амплитуд геомагнитных возмущений. Третий график характеризует меру аномальности поля, построенную на принципах нечеткой математики. На четвертом графике представлена почасовая оценка скорости изменения магнитного поля. На нижнем графике показаны результаты оперативного расчета K-индекса геомагнитной активности. На графиках перечисленных индикаторов геомагнитной активности красным цветом отмечены сильно аномальные значения, фиолетовым - аномальные значения, зеленым - слабо аномальные значения и синим - фоновые значения

Результаты оперативного анализа геомагнитной активности на примере данных обсерватории "Магадан" во время магнитной бури 20 декабря 2015 года. Момент внезапного начала магнитной бури отмечен черной стрелкой (предоставлено ГЦ РАН). График - исходная магнитограмма горизонтальной составляющей магнитного поля. На втором графике (ниже) показана оценка часовых амплитуд геомагнитных возмущений. Третий график характеризует меру аномальности поля, построенную на принципах нечеткой математики. На четвертом графике представлена почасовая оценка скорости изменения магнитного поля. На нижнем графике показаны результаты оперативного расчета K-индекса геомагнитной активности. На графиках перечисленных индикаторов геомагнитной активности красным цветом отмечены сильно аномальные значения, фиолетовым - аномальные значения, зеленым - слабо аномальные значения и синим - фоновые значения

Последние достижения в области и работы с "большими данными" позволяют решить проблему эффективной обработки значительных массивов геофизических измерений. Современные методы системного анализа и искусственного интеллекта позволяют реализовать автоматизированное многокритериальное распознавание экстремальных явлений различной природы. Комплексный анализ наземных и спутниковых данных позволяет оперативно и с высокой точностью моделировать элементы магнитного поля Земли, что крайне важно для решения многих фундаментальных и практических задач.

Геомагнитное поле, регистрируемое на поверхности Земли и в околоземном пространстве, можно разделить на внутреннее и внешнее. Источником внутреннего магнитного поля Земли являются процессы, протекающие в ее недрах (рис. 1а). Внутреннее поле меняется медленно - в течение десятков и сотен лет (вековые вариации). Внешнее же поле формируется сложной и крайне изменчивой пространственной структурой электрических токов в магнитосфере и ионосфере Земли, образующихся под воздействием Солнца (рис. 1б).

Геомагнитную активность формируют относительно короткопериодные вариации внешнего магнитного поля, обусловленные солнечной активностью. Эффект от магнитосферных и ионосферных токов наблюдается на

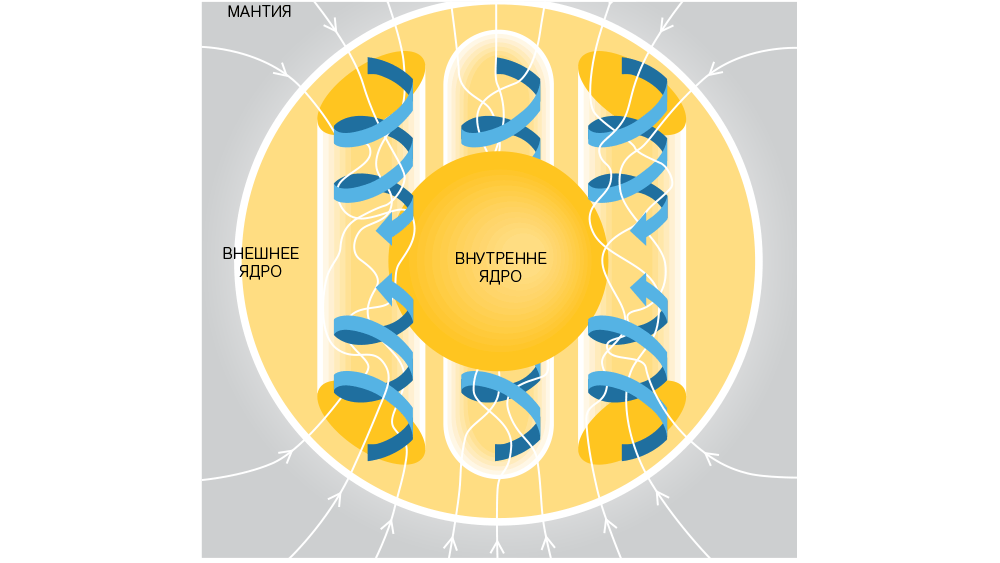

Источник магнитного поля Земли в жидком ядре (ось вращения вертикальна и центрирована) (предоставлено Scientific American)

Источник магнитного поля Земли в жидком ядре (ось вращения вертикальна и центрирована) (предоставлено Scientific American)

Земле в виде отклонений параметров магнитного поля - на временных масштабах от секунд до десятков часов. Повышенный уровень геомагнитной активности и геомагнитные вариации экстремальной амплитуды могут представлять опасность для технологических систем (ЛЭП, трубопроводов, спутников и т. п.). Поэтому геомагнитный мониторинг в режиме реального времени весьма важен для обеспечения технологической безопасности. Продолжительные наблюдения за изменением внутреннего поля также важны для понимания причин его эволюции.

INTERMAGNET


Непрерывные измерения параметров геомагнитного поля выполняются на обсерваториях по всему миру. Современные магнитные обсерватории - это высокотехнологичные объекты, функционирующие продолжительное время и обеспечивающие высокоточную оперативную регистрацию магнитного поля, что позволяет определять как вековые, так и короткопериодические вариации. Наиболее развитой сетью магнитных наблюдений, предоставляющей данные высшего стандарта качества, является международная сеть ИНТЕРМАГНЕТ (INTERMAGNET - International Real-Time Magnetic Observatory Network). Она включает около 140 обсерваторий.

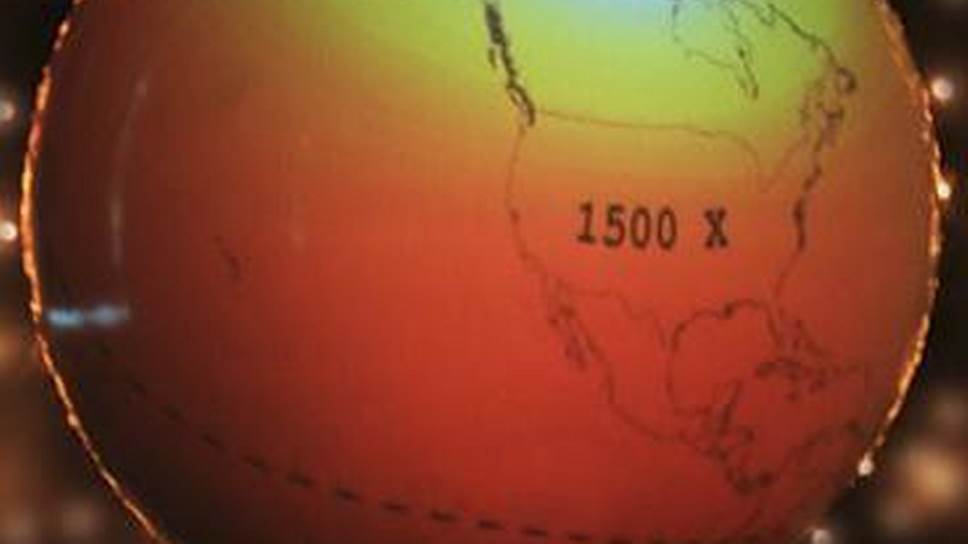

Визуализация результатов модельных расчетов магнитного поля Земли на сферическом экране

Визуализация результатов модельных расчетов магнитного поля Земли на сферическом экране

Фото: Геофизический центр (ГЦ) РАН

За последние годы значительные успехи были достигнуты в развитии наземных магнитных наблюдений в России. При поддержке ФГБУН "Геофизический центр РАН" (ГЦ РАН) - одной из ведущих научных организаций, выполняющих исследования в данной области, были проведены работы по модернизации обсерваторий для соответствия международным стандартам. Результатом явилось, в частности, официальное включение обсерватории "Санкт-Петербург" в сеть ИНТЕРМАГНЕТ в июне 2016 года. Также при участии ГЦ РАН в Архангельской области развернута новая обсерватория "Климовская". На рис. 2 представлена карта российской сети магнитных наблюдений. Данные от 13 обсерваторий, 9 из которых включены в ИНТЕРМАГНЕТ, передаются в аналитический Центр геомагнитных данных в ГЦ РАН.

Данные предварительные, окончательные и квазиокончательные


Оперативные магнитограммы, передаваемые обсерваториями сети ИНТЕРМАГНЕТ, имеют статус предварительных данных. Они могут содержать техногенные помехи и пропуски, однако доступны пользователям с минимальной задержкой. Магнитограммам, которые прошли сложную и трудоемкую процедуру коррекции и очистки от помех, присваивается статус окончательных данных. Подготовка окончательных данных для конкретной обсерватории за один год выполняется в основном вручную и может занимать до двух лет. Для ускорения подготовки очищенных данных несколько лет назад был представлен новый тип магнитограмм - квазиокончательные данные. По характеристикам они близки к окончательным, но на их подготовку требуется значительно меньше времени. Квазиокончательные данные формируются непосредственно на магнитных обсерваториях. Их подготовка выполняется специалистами также преимущественно вручную.

Российский АПК объединяет и автоматизирует


Разработанный в ГЦ РАН аппаратно-программный комплекс (АПК) автоматизирует и ускоряет процедуру оперативного сбора магнитограмм от российских обсерваторий и подготовки квазиокончательных и окончательных данных. Это становится возможным благодаря использованию современных алгоритмов, включающих элементы искусственного интеллекта. Большинство операций выполняется в квазиреальном времени, что дает возможность оперативной оценки магнитной активности, необходимой для формирования точных прогнозов. Разработанный АПК представляет собой первую систему, выполняющую подготовку квазиокончательных магнитограмм, а также распознавание и многокритериальную классификацию экстремальных геомагнитных явлений в автоматизированном режиме. Внедрение подобных интеллектуальных систем качественно выделяет российскую сеть обсерваторий по сравнению с мировым уровнем. Ведь на многих обсерваториях ИНТЕРМАГНЕТ и сейчас магнитограммы анализируются вручную, что приводит к существенной задержке (до двух лет) в подготовке окончательных данных.

Другим важным достоинством разработанного АПК является возможность объединения геомагнитных данных из разных источников. Наряду с наземными обсерваториями, глобальное покрытие магнитными измерениями обеспечивается низкоорбитальными спутниками. Текущая спутниковая группировка Swarm, выполняющая исследования магнитного поля Земли, была запущена в ноябре 2013 года с космодрома Плесецк при помощи российской ракеты-носителя "Рокот". Миссия Swarm состоит из трех идентичных аппаратов (рис. 3), разработанных Европейским космическим агентством. Основные цели миссии - измерение характеристик магнитного поля для исследования процессов в земном ядре, мантии, литосфере, океанах, ионосфере и магнитосфере.

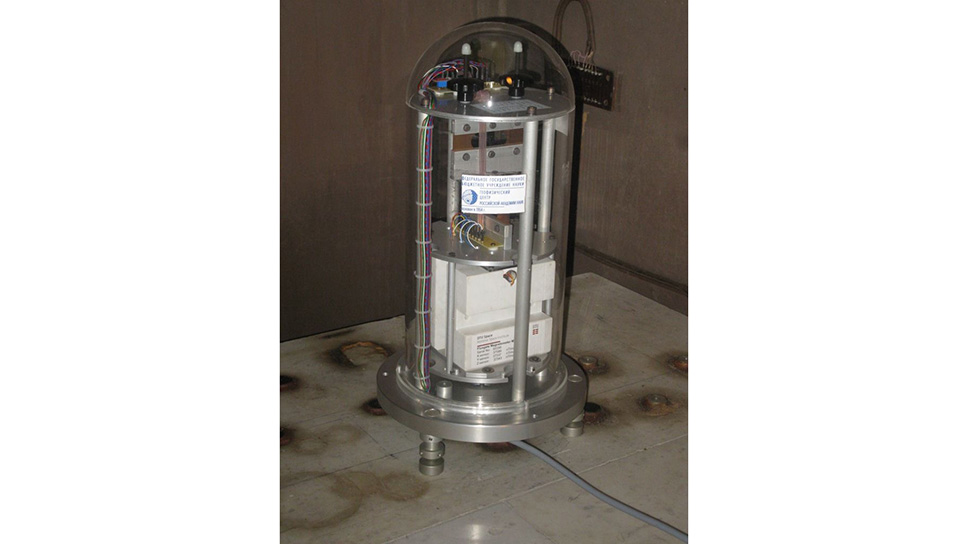

Оборудование российских магнитных обсерваторий модернизируется для соответствия международным стандартам

Оборудование российских магнитных обсерваторий модернизируется для соответствия международным стандартам

Включение в разработанный АПК данных Swarm делает его инновационным инструментом для координированной обработки и совместного анализа наземных и спутниковых данных, тем самым существенно расширяя области его применения.

АПК является ядром аналитического Центра геомагнитных данных российского сегмента сети ИНТЕРМАГНЕТ. Комплекс базируется на последних достижениях в области мониторинга геофизических процессов и интеллектуального анализа данных. АПК построен по модульному принципу, обладает гибкостью и имеет большой потенциал для расширения функциональных возможностей. Технологические подходы, использованные при создании АПК, позволяют его легко тиражировать, превращая в стандартизированное решение.

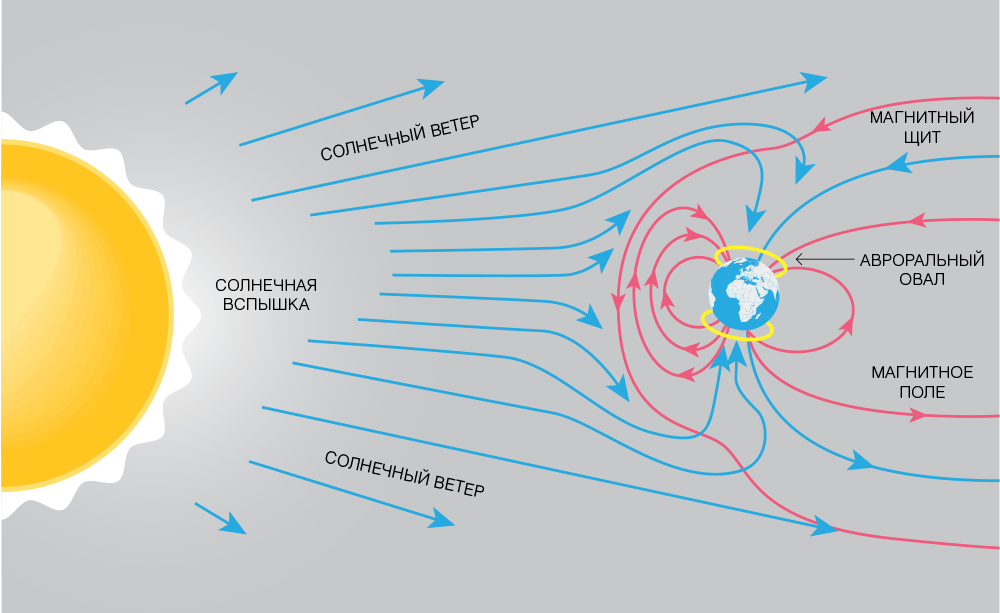

Солнечный ветер и магнитосфера Земли (изображено не в масштабе) (предоставлено University of Waikato)

Солнечный ветер и магнитосфера Земли (изображено не в масштабе) (предоставлено University of Waikato)

Основные функции АПК:


· автоматическая загрузка и систематизация исходных наземных и спутниковых магнитных измерений;

· автоматизированная фильтрация обсерваторских данных от искусственных помех и их верификация;

· распознавание, классификация и кодирование данных об экстремальных геомагнитных явлениях;

· модельные расчеты в режиме онлайн.

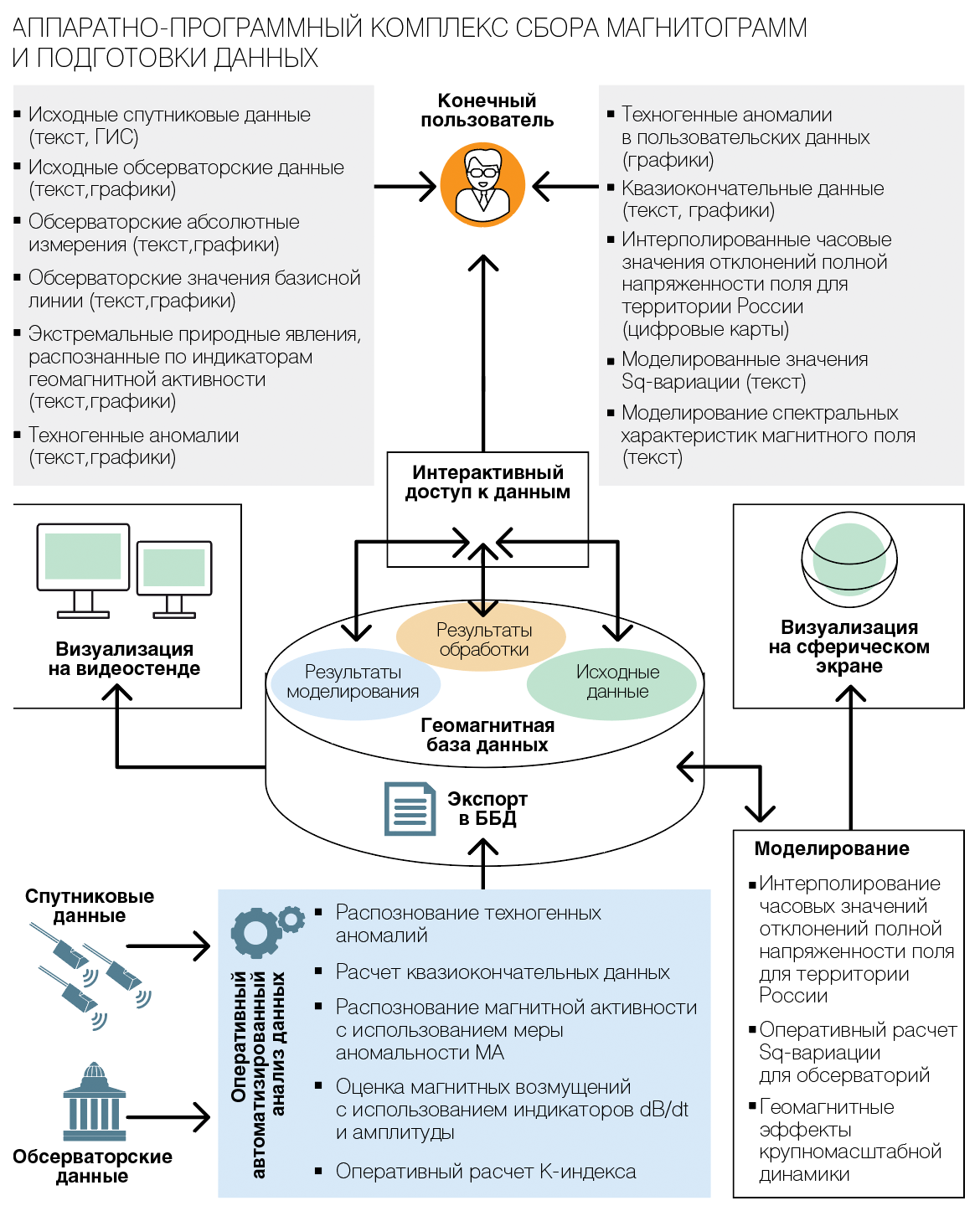

Схема функционирования АПК представлена на рис. 4.

Исходные и обработанные обсерваторские магнитограммы, данные от спутников, результаты анализа и модельных расчетов хранятся в единой реляционной базе данных под управлением СУБД. Это предоставляет большую гибкость при формировании запросов и обеспечивает удобный и гибкий интерактивный доступ ко всему массиву данных, хранящихся в базе. Такой подход реализован впервые и не имеет аналогов в зарубежных центрах.

Разработанная система обладает широкими возможностями визуализации геомагнитных данных, включая использование современного проекционного оборудования со сферическим экраном.

Концепция, заложенная в основу системы, соответствует современной парадигме развития информационных технологий в части обращения с "большими данными". АПК повышает скорость получения достоверных данных о магнитном поле Земли. Объединение информации, полученной из разных источников - наземных и спутниковых,- обеспечивает многообразие собираемых данных, а также увеличивает объем наших знаний о процессах, происходящих на планете. Функциональность АПК делает его исключительно востребованным инструментом для экспертов и представителей власти при оценке и снижении рисков, вызванных экстремальными геомагнитными явлениями.

АПК в 2014-2016 годах в рамках проекта "Разработка инновационной технологии и создание экспериментального образца аппаратно-программного комплекса для мониторинга экстремальных геомагнитных явлений с использованием наземных и спутниковых данных" (соглашение N14.607.21.0058) ФЦП Минобрнауки "Исследования и разработки по приоритетным направлениям развития научно-технологического комплекса России на 2014-2020 годы".

Алексей Гвишиани, профессор, академик РАН, директор ФГБУН "Геофизический центр РАН"


Анатолий Александрович Соловьев, член-корреспондент РАН, заместитель директора ФГБУН "Геофизический центр РАН"
