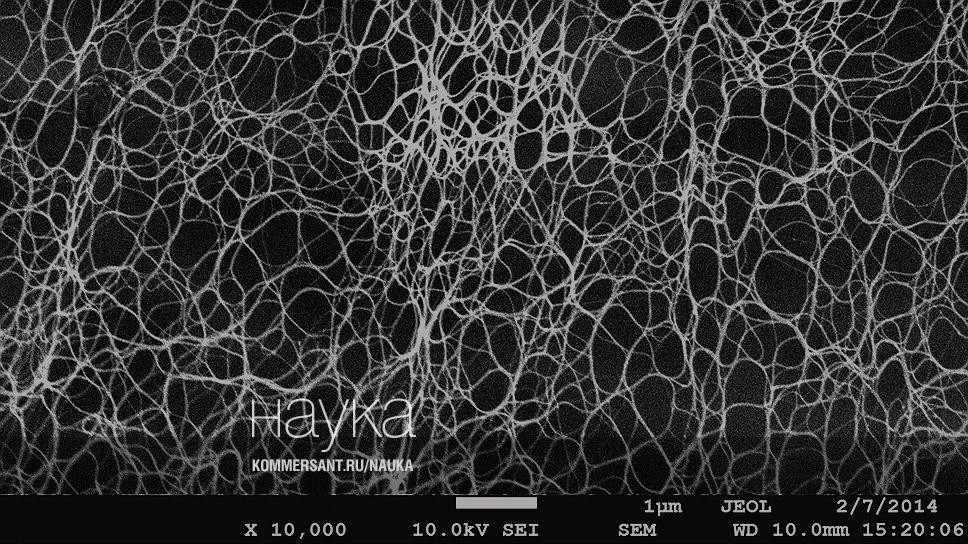

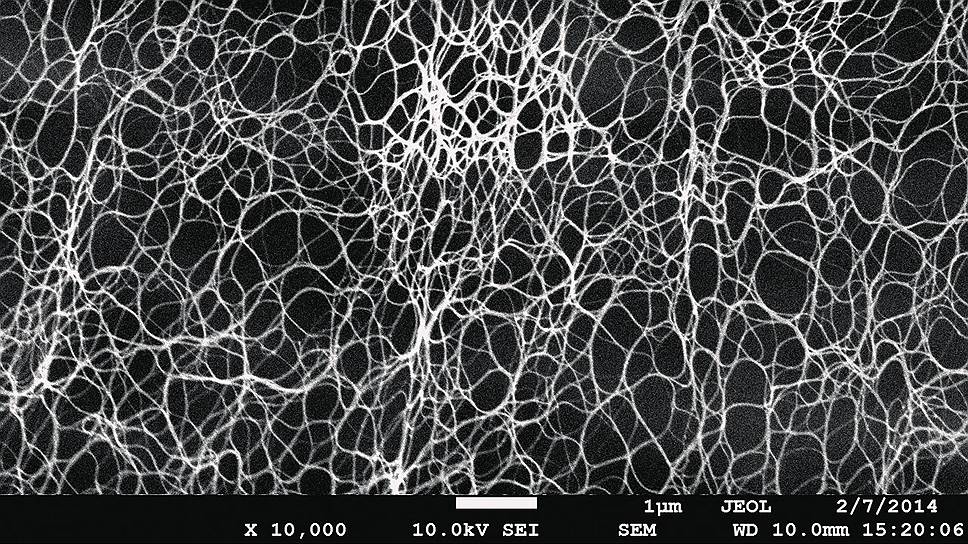

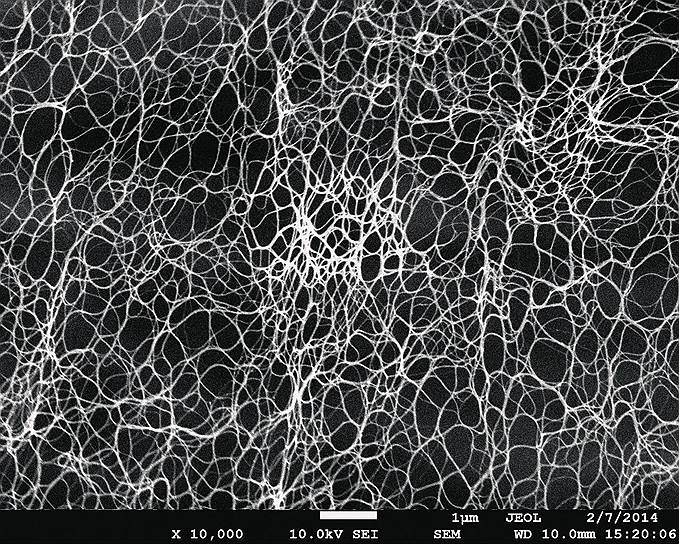

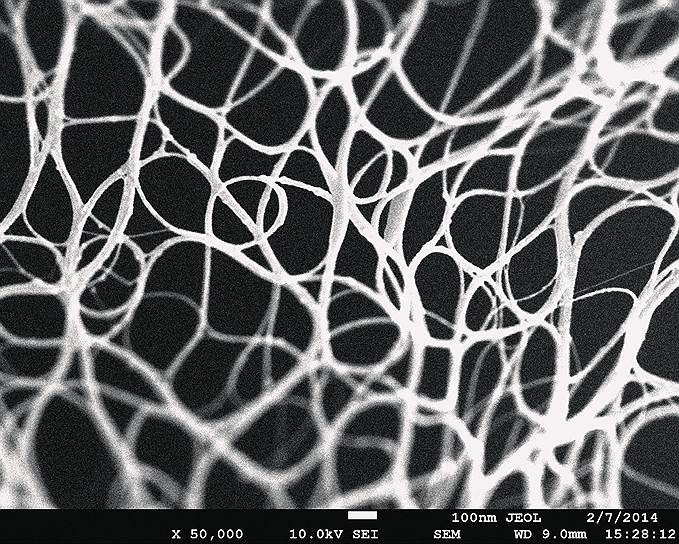

Электронно-микроскопическое изображение тонкой пленки из пучков одностенных углеродных нанотрубок
Многие годы черный электропроводящий графит считался материалом, не пригодным для фотоники. Однако оказалось, что при понижении размерности и переходе к двумерному графиту (графену) или одномерному графиту (одностенным углеродным нанотрубкам и графеновым нанополосам) появляются новые уникальные оптические свойства.

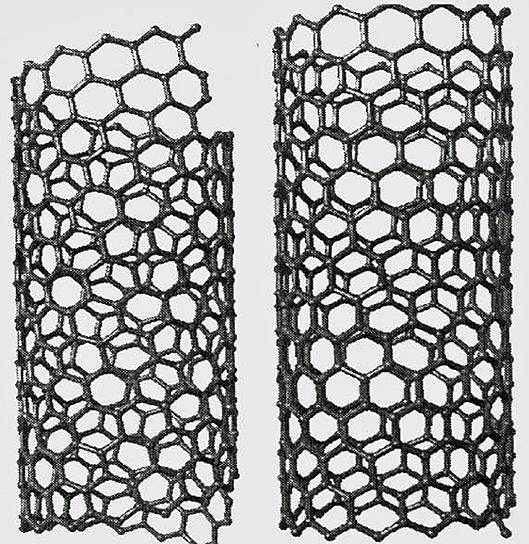

Исторически первыми были открыты одностенные углеродные нанотрубки (ОУН) [1]. Они представляют собой одно-слойные цилиндры диаметром 0,3-3,0 нм и длиной 1-10 мкм, условно свернутые из полос графеновой плоскости [03]. Обычно нанотрубки синтезируются в виде пучков

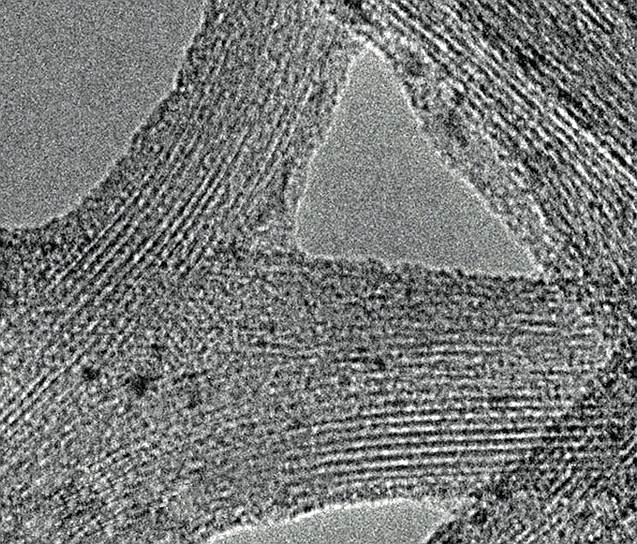

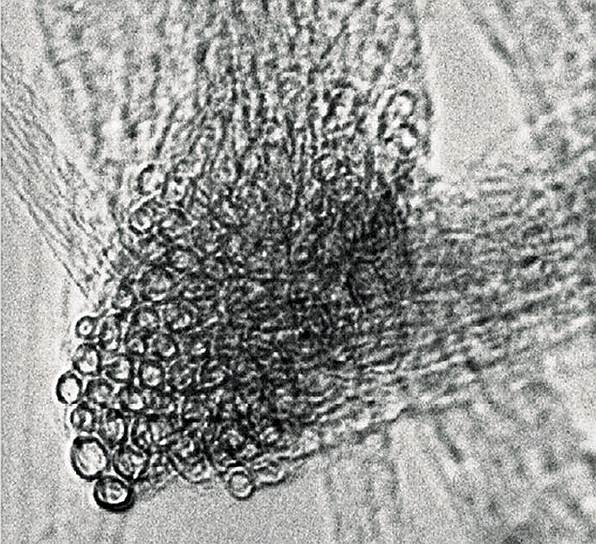

[04-05--]. Нанотрубка — одномерная углеродная структура, все атомы которой находятся на поверхности. Электронные и оптические свойства такой системы полностью определяются ее геометрией и, в первую очередь, диаметром нанотрубки. То есть это материал, обладающий варьируемыми свойствами.

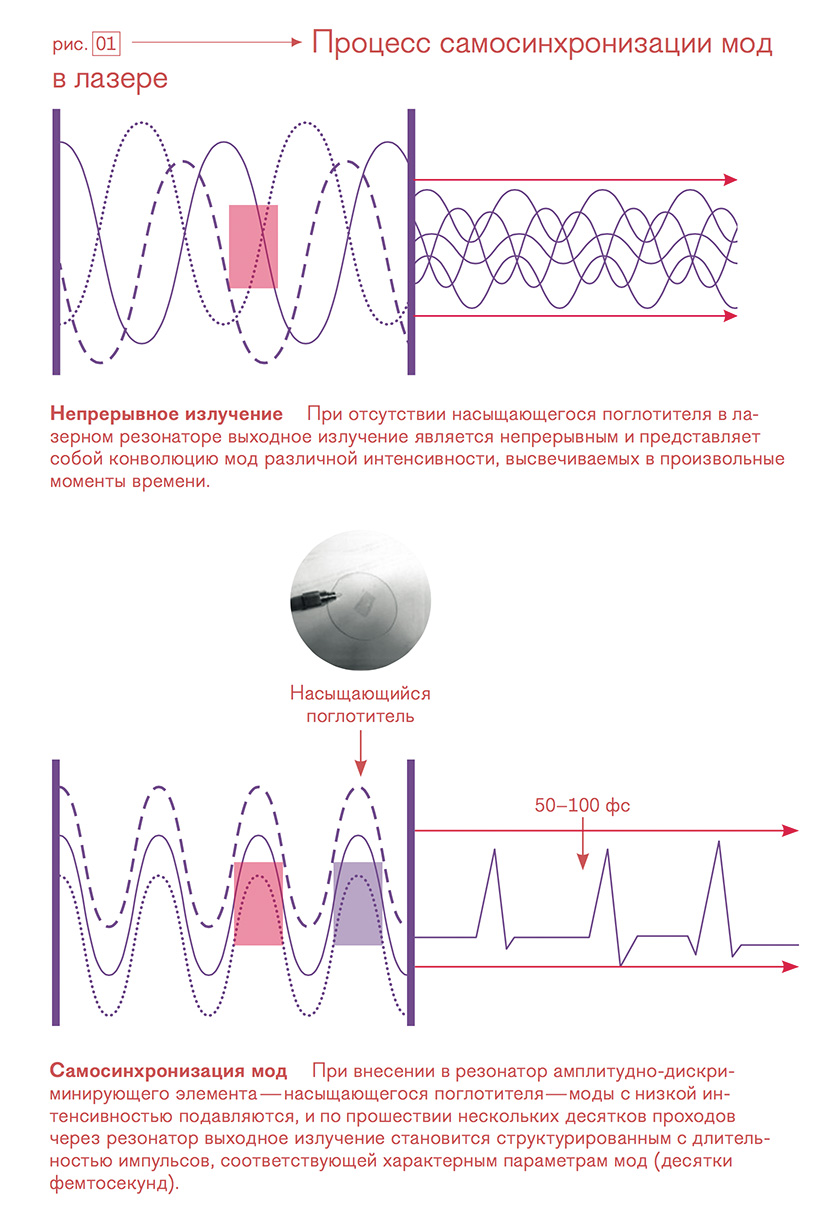

Оказалось, что нанотрубки обладают высокой оптической нелинейностью и сверхмалыми временами релаксации электронных возбуждений (около 100 фс). Эти свойства открыли возможность использования нанотрубок в качестве сверхбыстрых модуляторов световых пучков — насыщающихся поглотителей (НП). НП используются для реализации режима самосинхронизации мод и формирования сверхкоротких (фемтосекундных) импульсов в лазерах ближнего инфракрасного диапазона [2-6] [рис.01 ]. Такие импульсы важны для развития оптических коммуникаций, лазерной хирургии, в том числе офтальмологической, зондирования загрязнений в атмосфере и спектроскопии с временным разрешением. Другими важными нелинейно-оптическими применениями являются генерация оптических гармоник [7] и создание сверхбыстрых фотодетекторов, работающих в широком спектральном диапазоне [8].

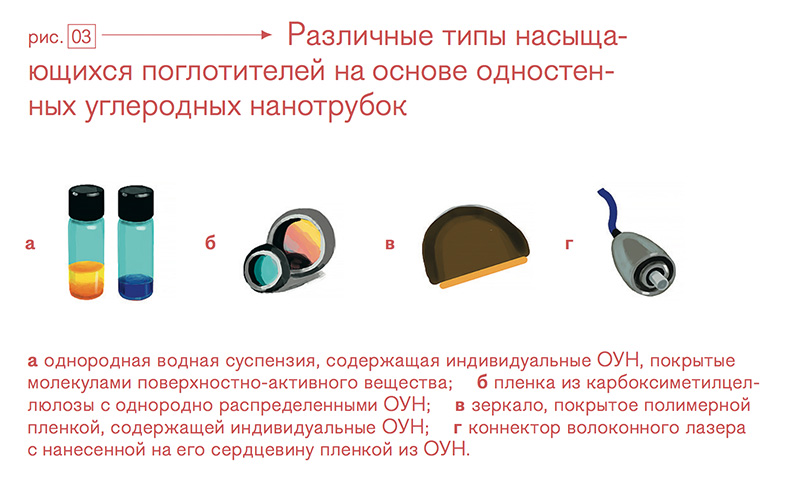

Насыщающиеся поглотители на основе ОУН — новая интенсивно развивающаяся область науки. Первое упоминание о применении ОУН в качестве НП в волоконном лазере было опубликовано японскими учеными в 2003 году [9]. Уже в следующем году российскими учеными из Института общей физики РАН (ИОФ РАН) была реализована самосинхронизация мод в эрбиевом лазере с использованием жидкой суспензии нанотрубок [2]. В 2007 году, благодаря взаимодействию с Научным центром волоконной оптики РАН, были созданы элементы для волоконных лазеров в форме полимерных пленок с распределенными в них ОУН [4-6]. За прошедшие годы на базе лаборатории спектроскопии наноматериалов в ИОФ РАН был реализован полный (полупромышленный) цикл формирования НП. Он включает следующие этапы: синтез ОУН методами дугового разряда и химического газофазного осаждения, характеризация их свойств оптическими методами, формирование на их основе НП различного типа [01-02] и их испытание в различных лазерах с широким диапазоном рабочих длин волн. Широкий рабочий спектральный диапазон, определяемый геометрией нанотрубок, является одной из их уникальных характеристик.
В 2004 году в науку стремительно ворвался графен — гексагональная углеродная сетка толщиной в один атом [10]. Относительно несложный способ его получения и регистрация многих новых фундаментальных эффектов в этом материале взбудоражили научное сообщество и принесли Нобелевскую премию его открывателям — выходцам из России Андрею Гейму и Константину Новоселову. Для фотоники появление графена открыло фантастическую возможность создания нелинейно-оптических элементов для практически неограниченного спектрального диапазона — от средней инфракрасной до терагерцовой области [11-12]. Российским ученым удалось внести свой вклад в использование графеновых насыщающихся поглотителей. В частности, впервые были зарегистрированы и измерены насыщающиеся потери на длине волны 10 мкм, характерной для широко применяющегося в технологиях СО2-лазера [13].

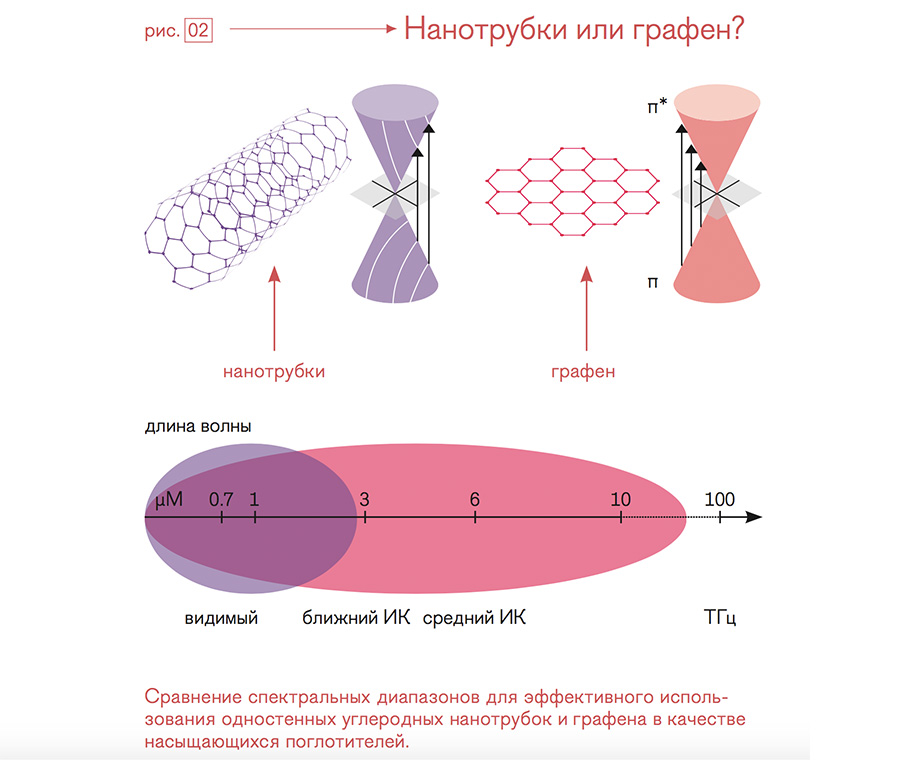

Графен обладает всеми преимуществами нанотрубок (высокой оптической нелинейностью и субпикосекундными временами релаксации электронных возбуждений), но вследствие линейной дисперсии энергии электронов в зависимости от волнового вектора он может использоваться на любой длине волны, в то время как нанотрубки наиболее эффективны при возбуждении с длинами волн, совпадающими с максимумами их оптического поглощения. Максимальный диаметр, при котором одностенные нанотрубки остаются устойчивыми, ограничен — около 3 нм. Это значит, что максимальная длина волны, на которой могут работать насыщающиеся поглотители из ОУН, не превышает 3 мкм.
Со времени первых экспериментов по использованию графеновых структур в фотонике прошло около 12 лет. Сегодня появились новые идеи использования графена для генерации суперконтинуума в волоконных лазерах и увеличения оптической нелинейности пленок из допированных одностенных углеродных нанотрубок или графена. При создании компактных лазеров на основе фотонных кристаллов [14] или "on-chip"-лазеров графен рассматривается как единственный подходящий насыщающийся поглотитель, способный сохранить миниатюрность устройств. Сегодня в России несколько групп в различных городах (в Москве, Новосибирске, Черноголовке, Нижнем Новгороде, Ижевске, Санкт-Петербурге) вовлечены в исследования в области графеновой фотоники. Их результаты находятся на мировом уровне и вполне конкурентноспособны. Возможно, уже настала пора сделать шаг от лабораторных исследований к промышленным разработкам.
Автор выражает благодарность проекту Российского научного фонда "Углеродная фотоника"
