Современные распределительные панели, которые относятся к серии устройств ЩО-70, служат для приема и передачи электричеств, а также обеспечения защиты электросети от возникновения перегрузок и коротких замыканий. Эти приборы предназначены для укомплектования коммутационного устройства при уровне напряжения до 0,4 кВт и частоте переменного тока в 50 Гц. Отметим, что в них используется нейтраль, непосредственно присоединенная к заземляющему устройству.
Конструкция
Внешне панель ЩО-70 проектирована в виде металлического шкафа с защитными функциями. Внутри него расположено оборудование и линии ввода-вывода, также обеспечена возможность доступа к содержимому для осуществления обслуживания. Степень защиты устройства с фасада составляет IP20, с других сторон показатель равняется IP00. Обслуживание щита производится с фронтального бока.
При изготовлении панелей они оборудуются ошиновкой с различным уровнем электродинамической стойкости. Так, для комплектации щитов мощностью до 630 кВА применяется ошиновка с амплитудным значением 30 кА. Более высокая мощность требует использования моделей с электродинамической стойкостью 50 кА. Распределительная панель ЩО-70 может оборудоваться либо автоматическими выключателями либо предохранителями в комплекте с рубильниками.
Расшифровка и габариты
При покупке данного устройства необходимо знать, как именно расшифровывается его условное обозначение. Структура его имеет следующий вид: ЩО 70 - Х ХХ УЗ
Здесь:
ЩО - это распределительная панель для одностороннего обслуживания;
70 - обозначение года модификации;
Х - показатель уровня электродинамической стойкости;
ХХ - нумерация схемы устройства;
УЗ - категория размещения согласно требованиям ГОСТа и вид климатического исполнения.
Что касается габаритных размеров данных панелей, то у модификации ЩО 70-3 они меньше, чем у моделей типа 70-1 или 70-2. Также отличия присутствуют и в отношении электродинамической стойкости шин. На сайте компании «Электроград» по адресу http://electrograd.com/product_22.html можно более подробно изучить ассортимент этого оборудования.
Применение
Модификации ЩО-70 широко используются для комплектации распределительных щитов в закрытых электропомещениях. Кроме того, они применяются в производственных и общественных зданиях. На сегодня на рынке представлено несколько видов этих устройств в зависимости от их назначения:
— вводные;
— для диспетчерского управления наружным освещением;
— секционные;
— линейные;
— с аппаратурой АВР и др.
Вид изделия влияет и на его комплектацию, составляемую согласно опросному листу. В частности, в состав панели могут входить следующие детали:
— трансформаторы;
— вольтметр;
— комплект фазных шин;
— разъединитель;
— предохранители;
— автоматические выключатели и т. д.
Помимо компоновки щитов, опросный лист определяет и особенности поставки комплекта сборных шин, торцевых панелей, мостов для шин и щитков учета.

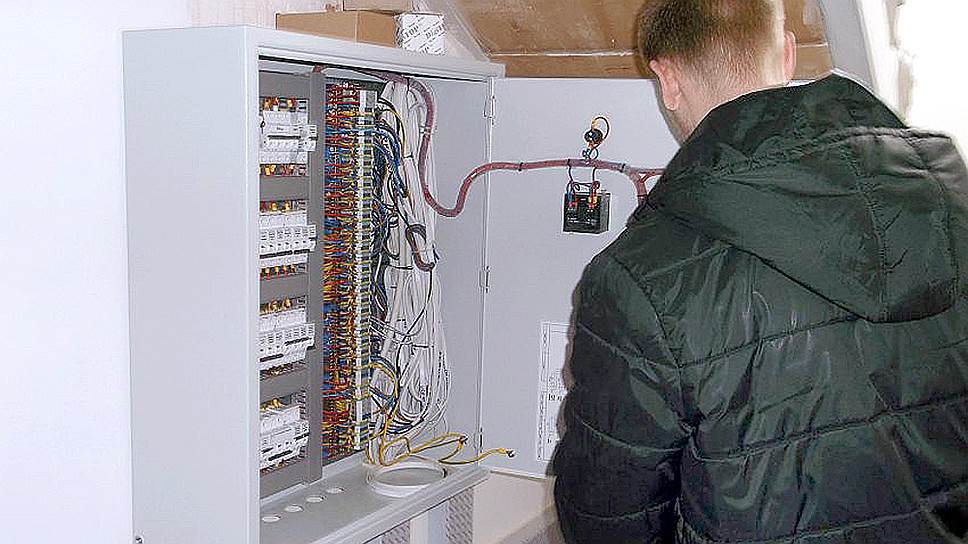

Особенности эксплуатации
Для обеспечения высокой эффективности работы и безопасности ЩО-70 нужно придерживаться требований производителя относительно условий его эксплуатации. В частности, располагать его необходимо на высоте не более чем 2 км над уровнем моря. Щиток выдерживает перепады температур в диапазоне –25 … +40 °C. При этом нет необходимости в искусственном регулировании температуры и влажности, вентиляция должна быть естественной.
Панель устанавливается вертикально, с отклонением в сторону не более 5 градусов. Также необходимо исключать возможность ударов, тряски или толчков. Что касается окружающей среды, то она не должна быть насыщенной агрессивными испарениями, водяными парами, токопроводящей пылью или газами.
